Speciallavede hjul

Kundespecifikke hjulløsninger

Er du på udkig efter nogle special hjul til at løse en specifik opgave? Og kan du ikke finde nogle standard hjul, der kan løse din opgave? Så kan vi hjælpe dig med en løsning til din aktuelle problemstilling.

Bearbejdede hjul

På vores værksted har vi en drejebænk og en dygtig medarbejder til at betjene den, hvilket giver os mulighed for at bearbejde standard hjul. Dermed kan vi tilbyde specifikke løsninger og speciallavede hjul, som passer til netop din opgave. Det kan bl.a. dreje sig om hjul med en speciel hjul diameter, en speciel smal bane, bearbejdning for spændbøsning eller noget helt andet.

Speciallavede hjul

Har du et helt specifikt ønske til et hjul, som vores standardhjul ikke kan bearbejdes til, har vi mulighed for at lave et hjul efter dine kravspecifikationer. Det kan være hjul med en kerne i rustfri eller syrefast stål, asymmetrisk nav, bane med ekstra friktion eller noget andet.

Ombelægning af kerner

Har du nogle nedslidte hjul eller ruller, hvor kernen eller valsen stadig har mange leveår tilbage, kan vi give dem nyt liv ved ombelægning af kernen. Vi tilbyder polyurethan i forskellige hårdheder og farver.

Kontakt os med dine udfordringer og specifikationer, så finder vi den helt rigtige løsning til dig og din opgave.

Nedenfor kan du se et par eksempler på nogle af vores kundespecifikke hjulløsninger med special hjul.

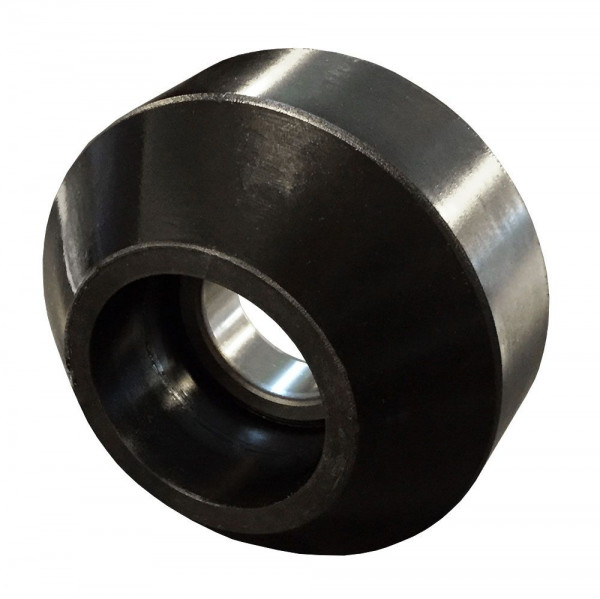

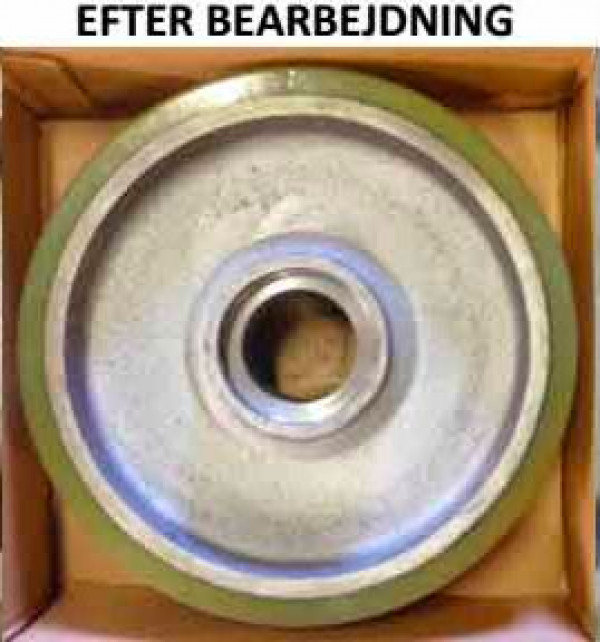

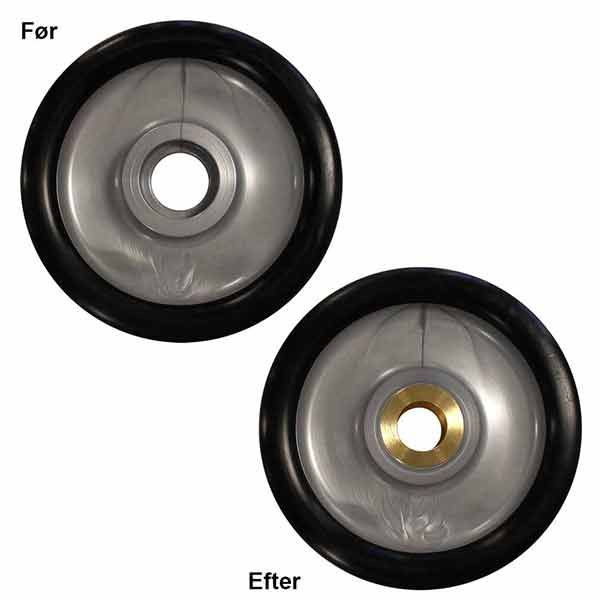

Bearbejdning af nav

Hjul med polyuretan bane på støbejernskerne, bearbejdet i nav for montering af spændbøsning, så hjulet kan bruges som trækhjul.

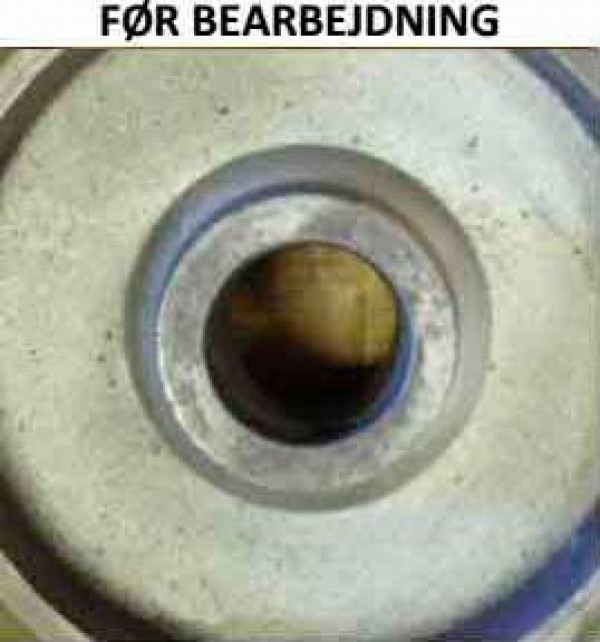

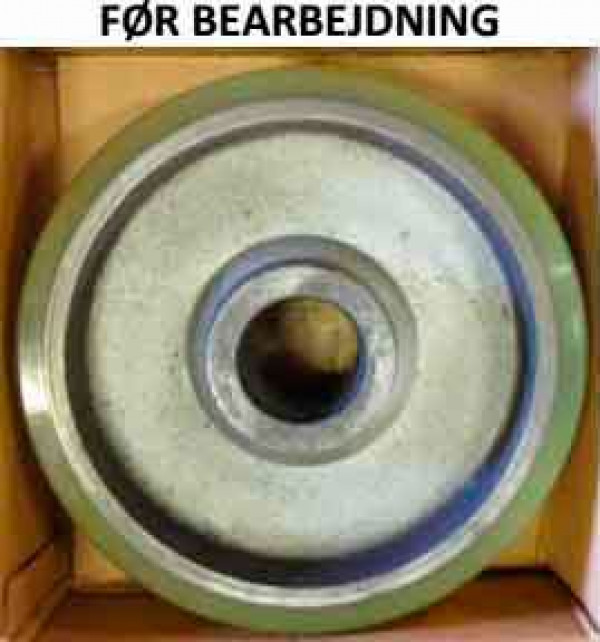

Før bearbejdning: Lejesæde ø90x23mm.

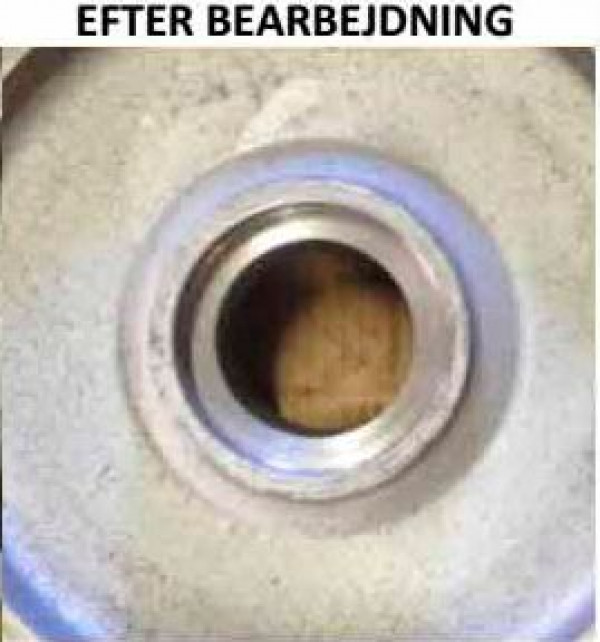

Efter bearbejdning: Lejesæde ø111×25 mm og centerhul mellem lejerne ø84 mm.

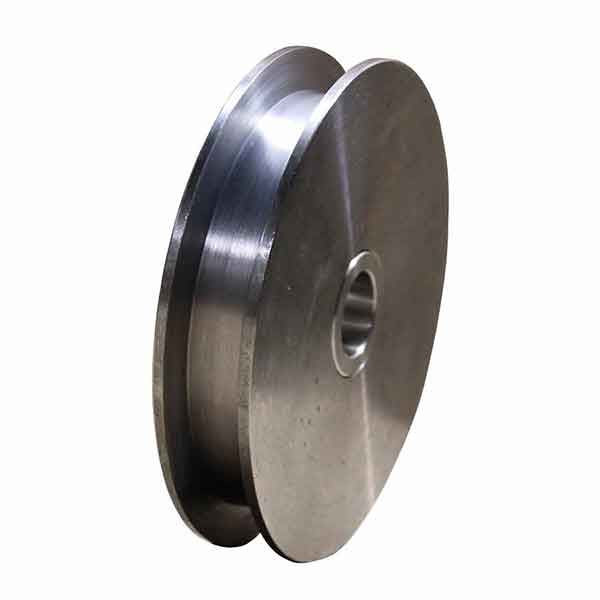

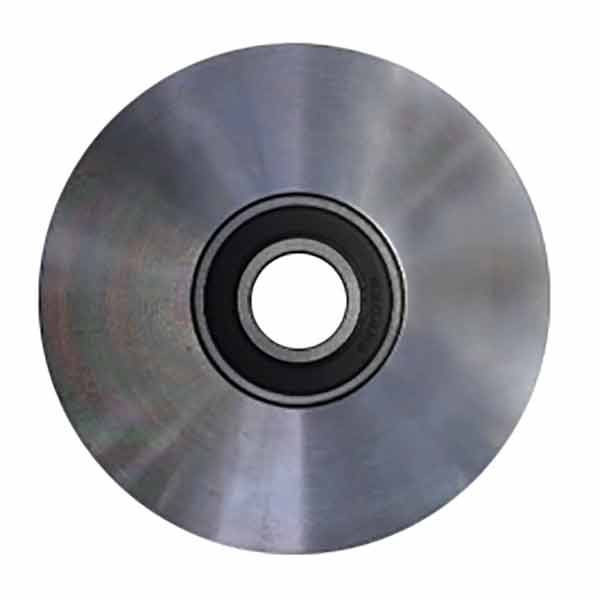

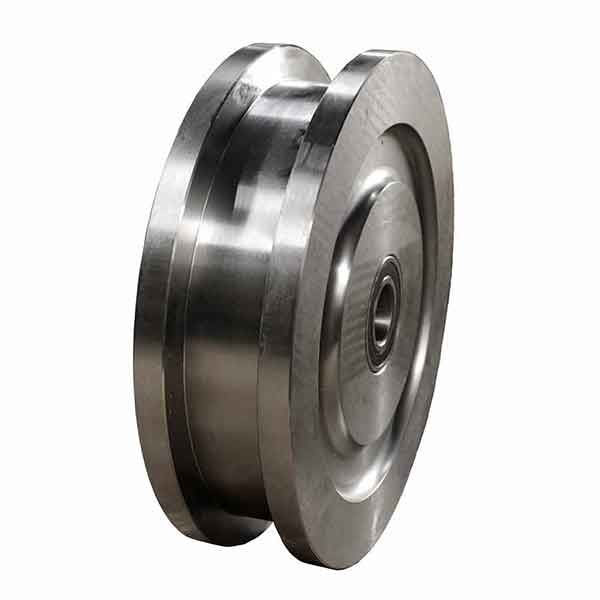

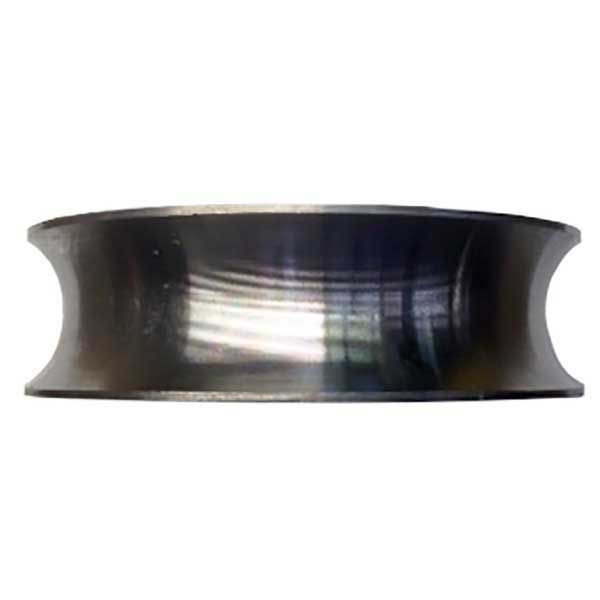

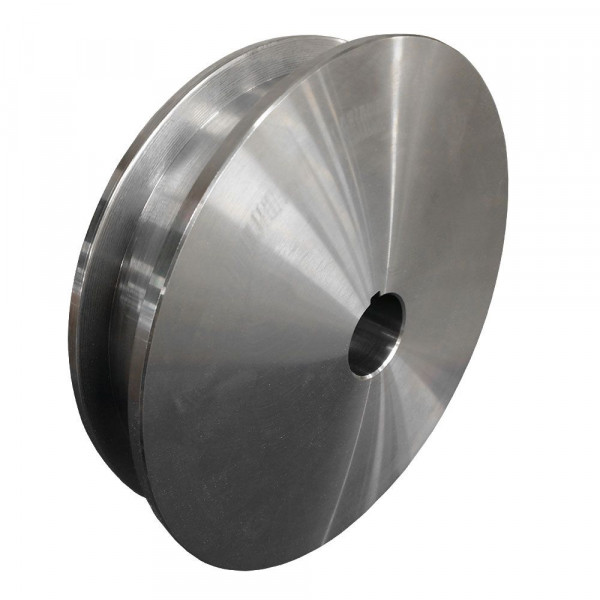

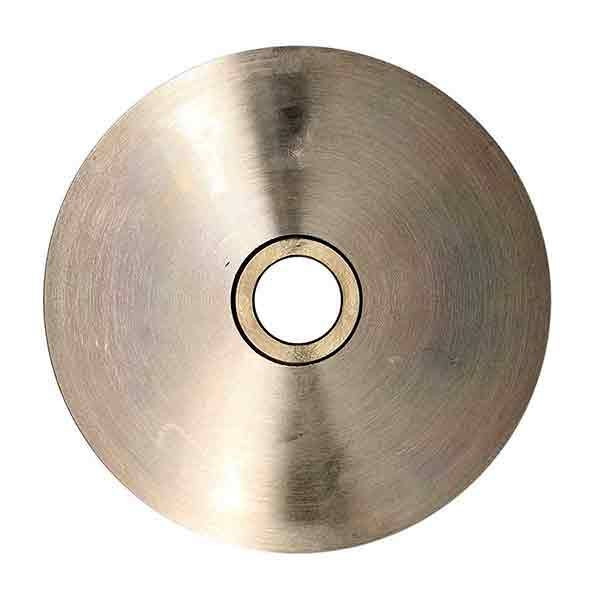

Stålhjul til kørsel på rør

Diameter: ø112 mm
Bredde: 32 mm
Sporbredde: 29 mm
Spordybde: 7 mm
Kuglelejer for ø20 mm aksel.

Det viste hjul er drejet i stål, men vi har et stort program af støbte wire- og skinnehjul i støbejern og i plast.

ID: 412550

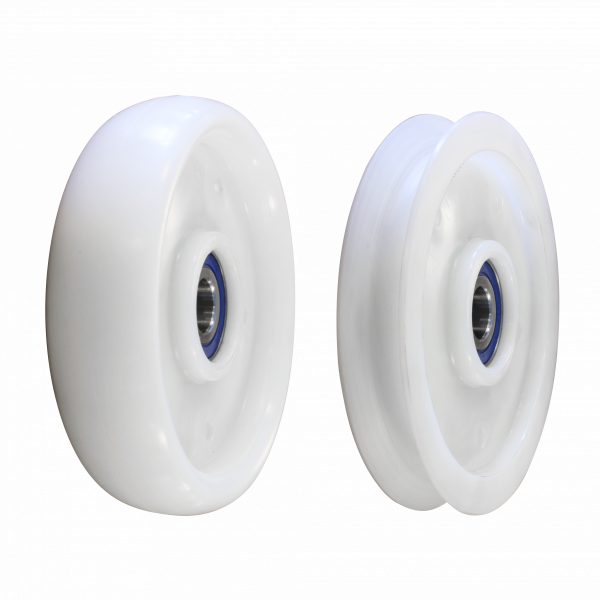

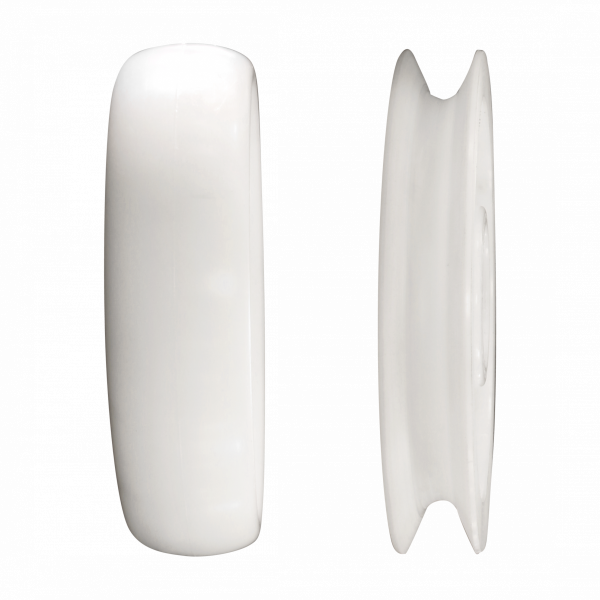

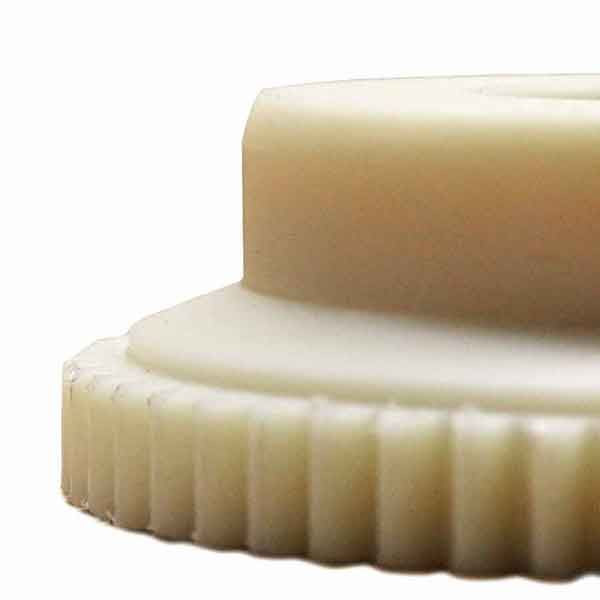

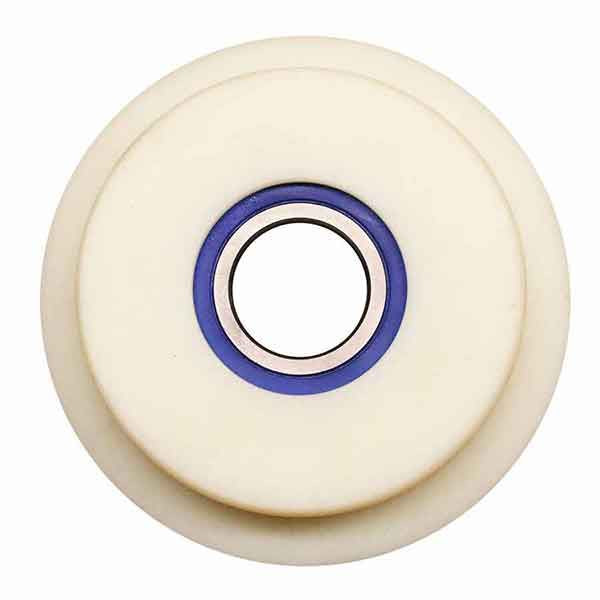

Armeret nylon sporkranshjul med og uden tandkrans

Sporkranshjul fremstillet i armeret nylon og monteret med rustfrie kuglelejer. Den specielle runding på kørefladen giver hjulet ekstra lang levetid. Hjulene med tandkrans er lavet efter kundens specifikationer og efter kundens ønske om moment og hastighed. Hjul fremstillet i armeret (reaktionsstøbt) nylon giver en høj belastningsevne og kan derfor være et alternativ til rustfri stål.

ID: 412250 + 412255

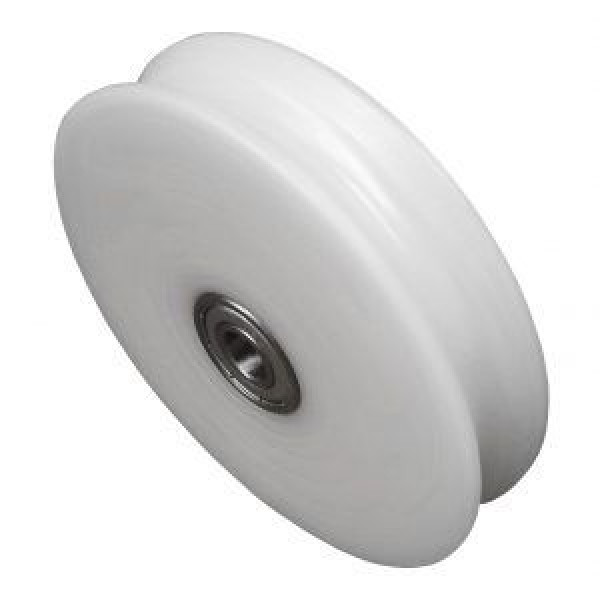

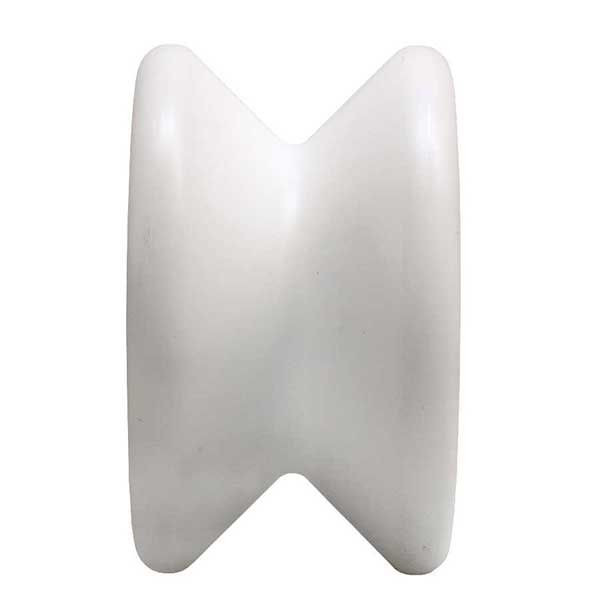

Hjul med spor

Drejet ud af POM, lavet med 90° spor
Diameter: ø77 mm
Bredde: 45 mm
Sporbredde: 40 mm
Kuglelejepasning ø35×10 mm

ID: 437092

Armerede nylonhjul med U-spor

Diameter: ø100 mm
Bredde: 96 mm
Kuglelejer for ø20 mm aksel

Armeret nylonhjul med U-spor, så kørsel kan styres af en lille skinne i/på gulvet.

Hjul med syrefast kerne (stål 316)

Diameter: ø200 mm
Banebredde: 55 mm
Navbredde: 55 mm
Glideleje ø65 mm

Bruges som fremtrækshjul ved et renseanlæg, bliver monteret med spændbøsning. Hjulet kan fremstilles i alle ønskede størrelser og med forskellige hårdheder på banen!

ID: 452080

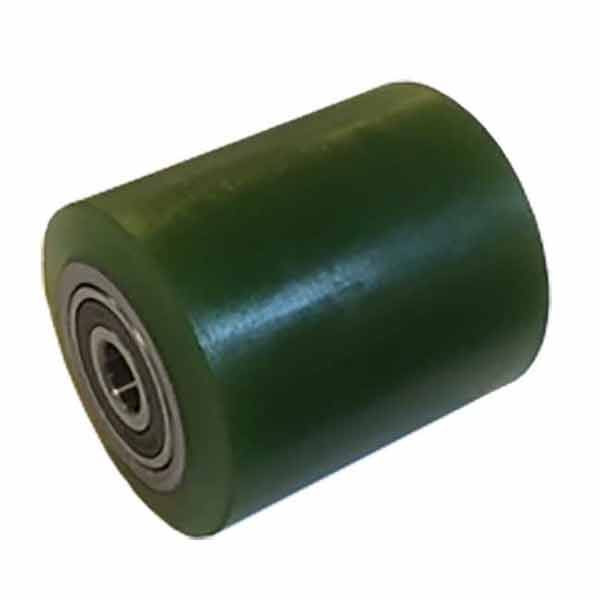

Palleløfter ruller med ekstra blød bane

Diameter: ø85 mm
Bredde: 100 mm
Kuglelejer for ø20 mm aksel.

Støj- og stødreducerende køreegenskaber på ujævnt underlag, i dette tilfælde stålriste. Banens hårdhed er shore 55A.

ID: 457731

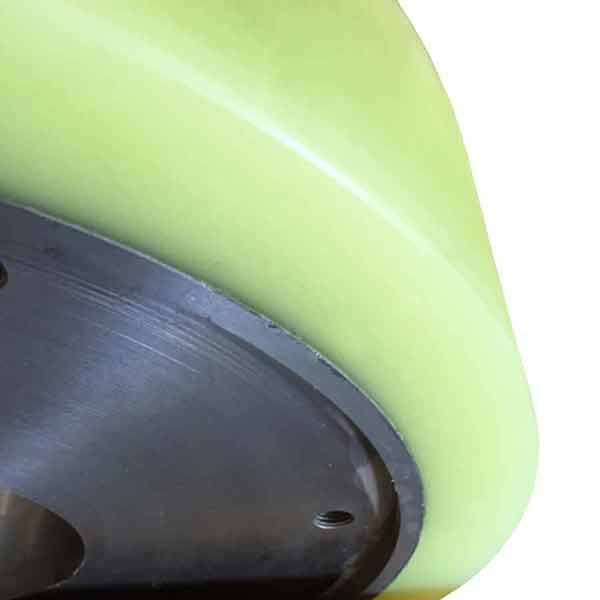

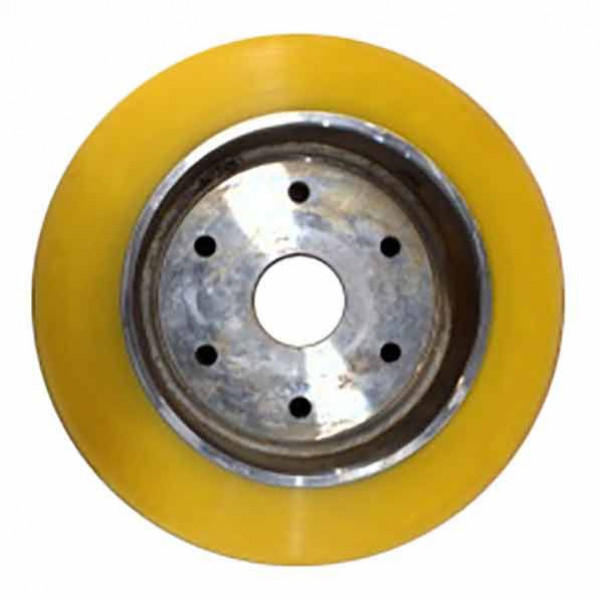

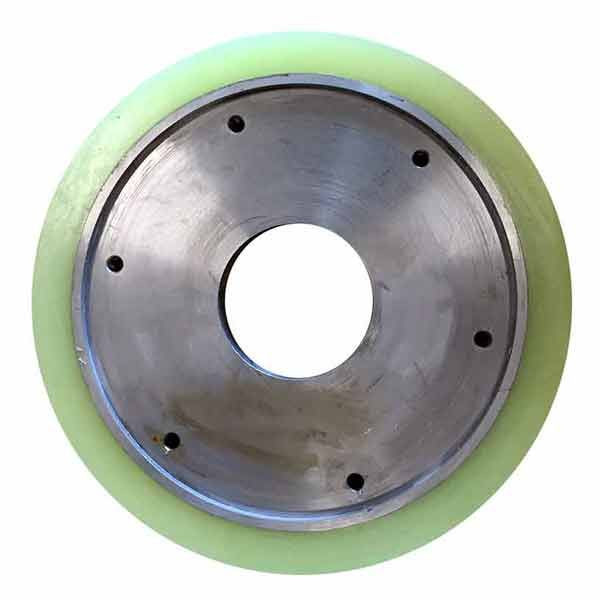

Trækhjul med polyurethan bane

Diameter: 320 mm
Bane: 120 mm
6 montagehuller – centerhul: ø60 mm

Til el-stabler, kerne fra brugt hjul ombelagt.

ID: 73100

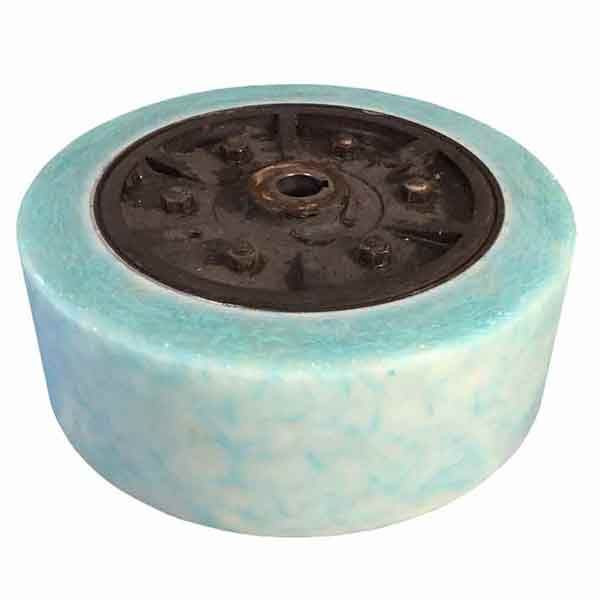

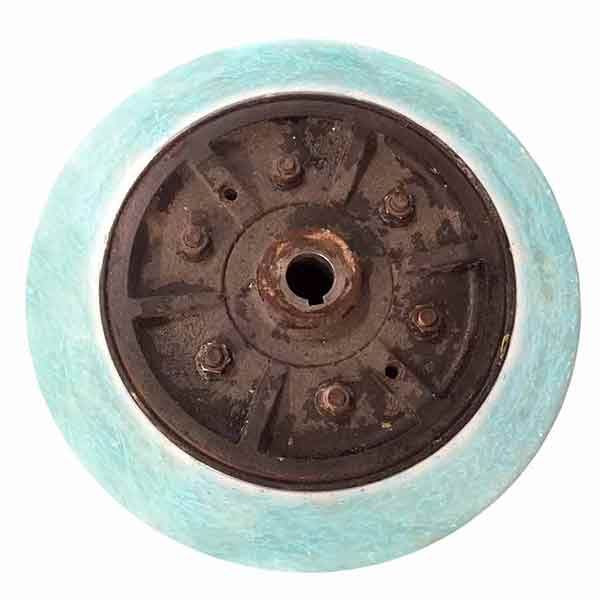

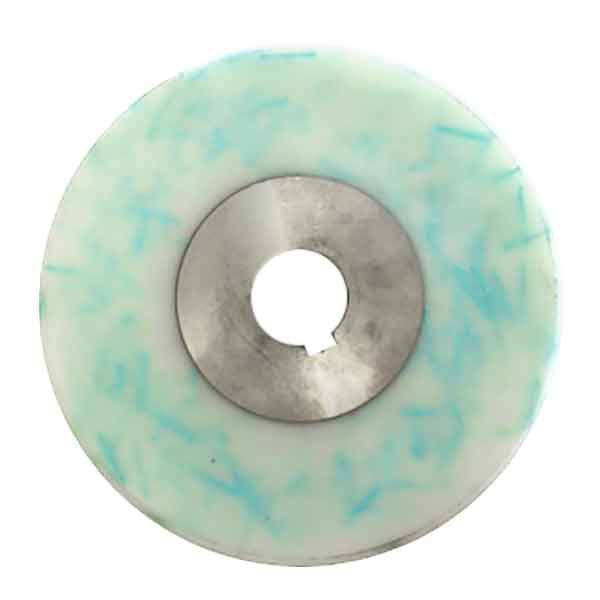

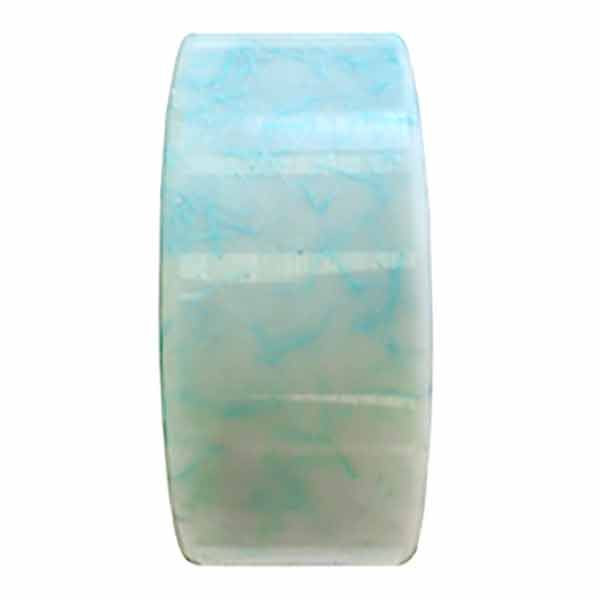

Trækhjul med ekstra friktion

Diameter: ø250 mm
Bredde: 100 mm
Glideleje ø45 mm med notgang.

Speciel bane med ekstra friktion i form små stykker polyurethan indstøbt i PU-banen. Velegnet til vådområder.

ID: 451740

Trækhjul med ekstra friktion

Diameter: ø410 mm
Bredde: 155 mm

Kundens gamle kerne er ombelagt med en speciel bane med ekstra friktion i form små stykker polyurethan indstøbt i PU-banen. Velegnet til vådområder.

ID: 73090

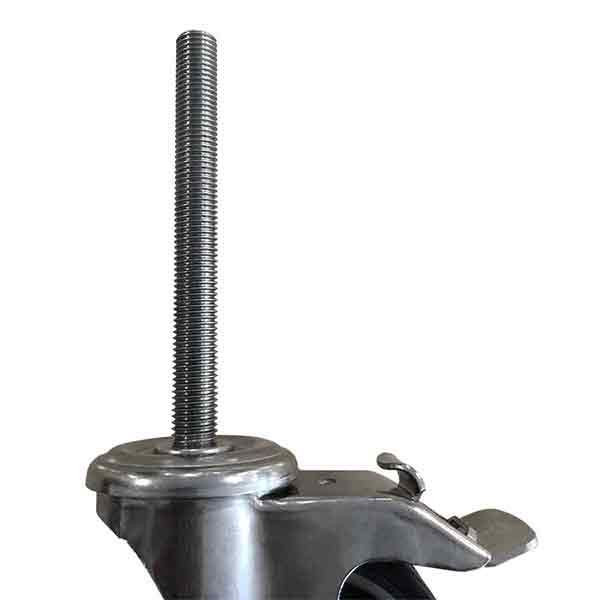

Hjul med gevindstang

Drejeligt hjul med totalbremse og monteret med gevindstang for højdenivellering. Den viste gevindstang kan leveres i galvaniseret udførelse eller i rustfrit (AISI 304) eller syrefast (AISI 316) stål, med længde og gevindstørrelse efter ønske.

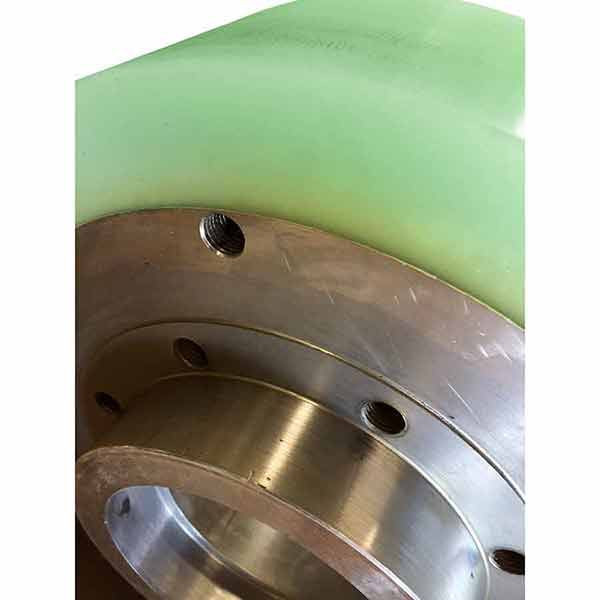

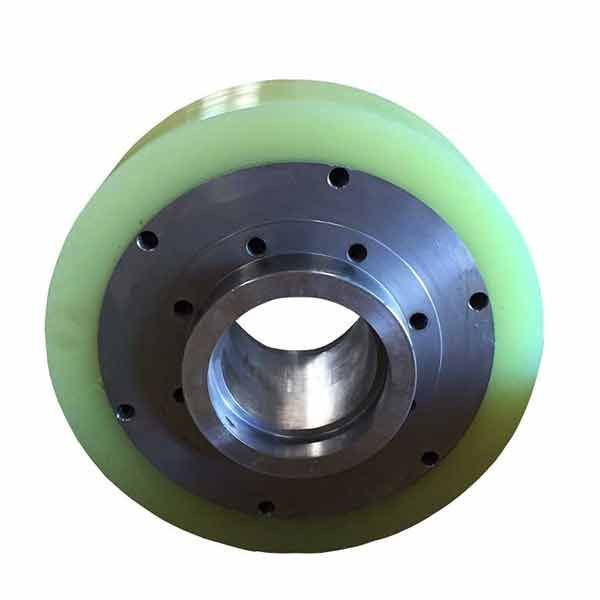

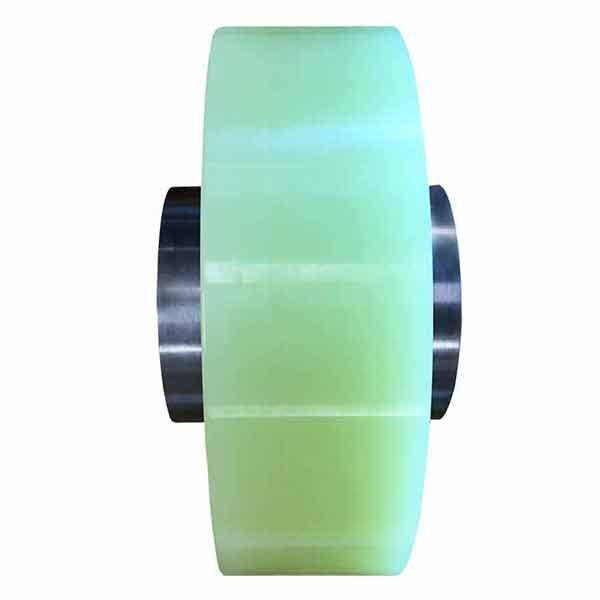

Speciallavede trækhjul

Fremstillet efter kundens ønske og krav til høj belastning.

Diameter: ø400 mm
Banebredde: 120 mm
Navbredde: 200 mm
Lejesæder: ø140 x 33 mm
Belastning op til 6500 kg


Diameter: ø500 mm
Banebredde: 120 mm
Navbredde: 100 mm
Glideleje ø145 mm H7 for spændbøsning.
Belastning op til 7000 kg.


Uddrejede stålkerner belagt med polyurethan sh. 92A.

ID: 410840 + 73030, 410850 + 73040

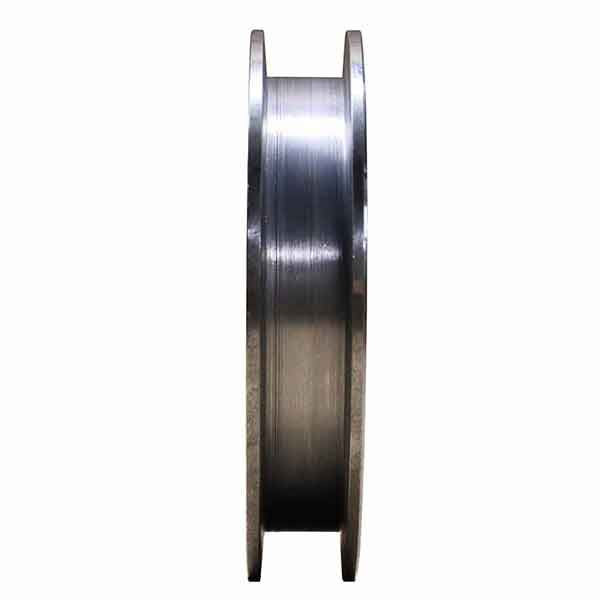

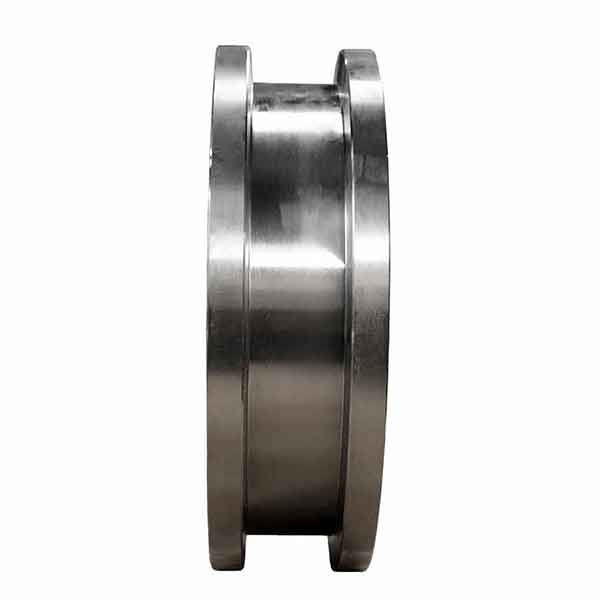

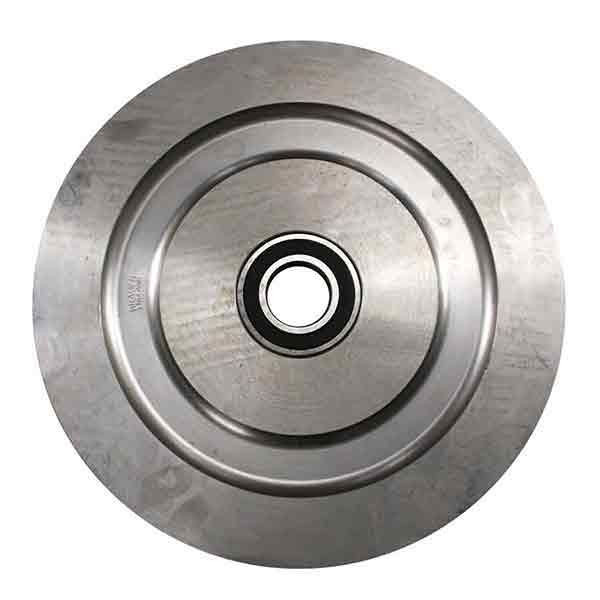

Dobbelt sporkranshjul

Yderdiameter: ø300 mm
Bredde: 100 mm
Sporbredde: 50 mm
Spordybde: 22,5 mm
Kuglelejer for ø40 mm aksel.

Disse hjul bliver anvendt til hangarporte. De kan klare ekstrem stor belastning og rullemodstanden er meget lille, hvilket gør at én mand kan åbne en port på knapt 20 tons.

ID: 412650

Dobbelt sporkranshjul

Yderdiameter: ø120 mm
Bredde: 22 mm
Sporbredde: 16 mm
Spordybde: 10 mm
Glideleje hul: ø20 mm

Udført i syrefast stål 316 til sprinkleranlæg. Bøsningen bliver lavet i messing, så der ikke opstår rivning ved kørsel på aksel.

ID: 412560

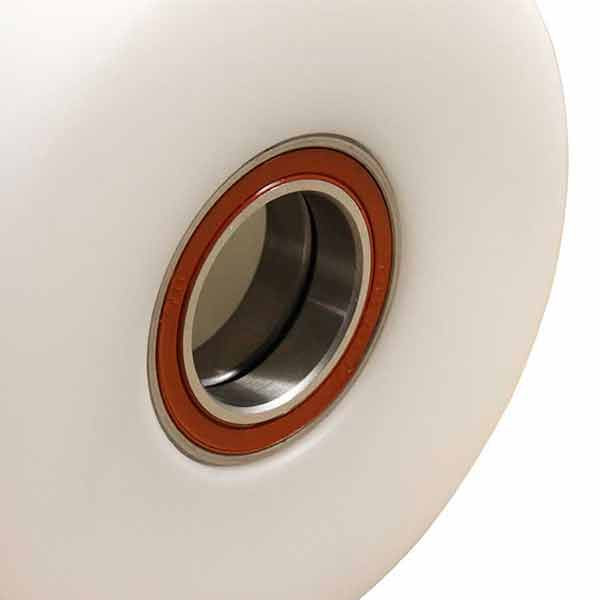

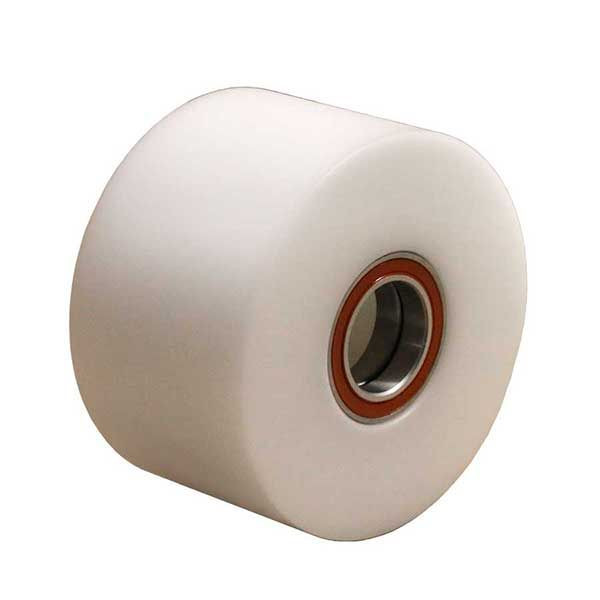

Rulle af POM

Diameter: ø110 mm
Bredde: 65 mm

Monteret med dobbelte rustfrie kuglelejer for ø30 mm aksel. Imellem lejerne er der monteret afstandsring for at sikre uafhængigt løb af inderringene.

ID: 437330

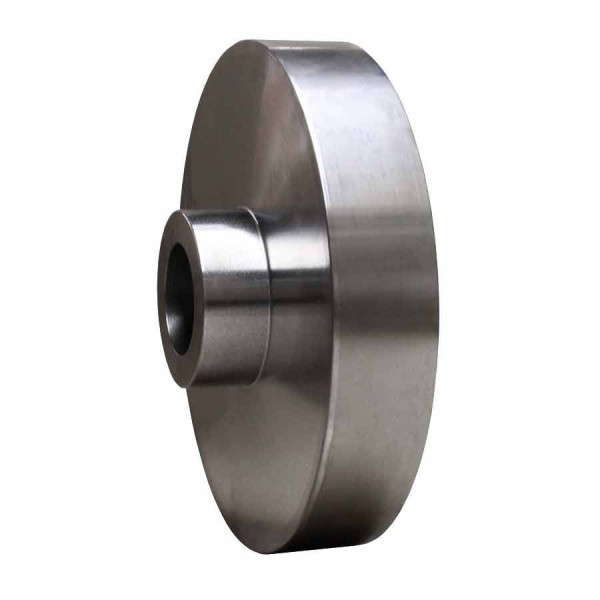

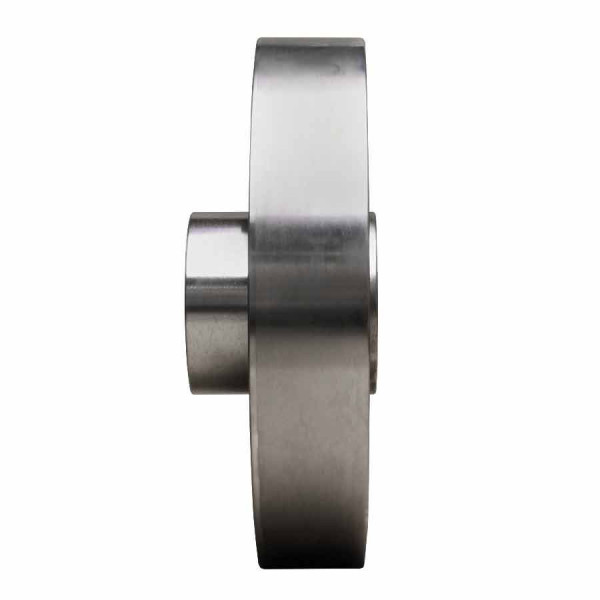

Stålhjul

Diameter: ø230 mm
Banebredde: 45 mm
Navet er asymmetrisk: 80 mm med 5 mm reces på den ene side.
Det gennemgående hul er ø50 mm H7.

ID: 410230

Speciallavet hjul til anvendelse på renseanlæg

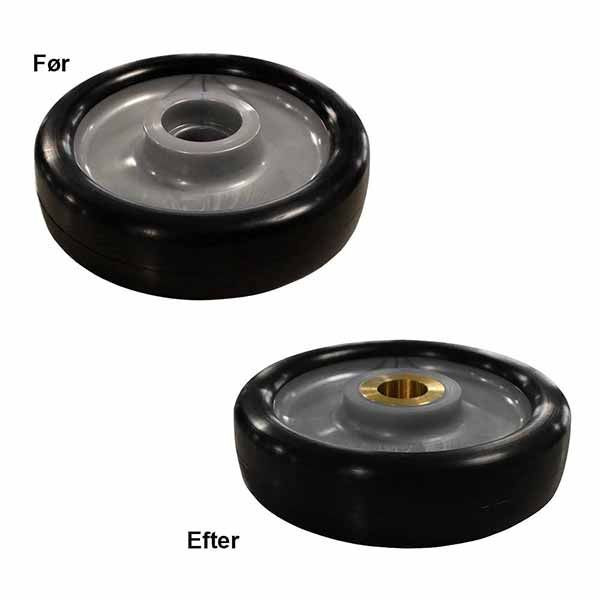

Standardhjul bearbejdet og monteret med messingbøsning for ø30 mm aksel. Hjulet anvendes på et renseanlæg, hvor miljøet er særligt hårdt.

Diameter: ø200 mm
Banebredde: 50 mm
Navbredde: 60 mm

Med slidstærk polyurethan bane (fås også med grå afsmitningsfri bane).

ID: 445800 +86780

Bearbejdet standardhjul

Standard kunststofhjul i PP, Ø160×40 mm med indstøbt rustfrit kugleleje.

Bearbejdet med V-spor 21×14 mm.

ID: 424275 + 888668

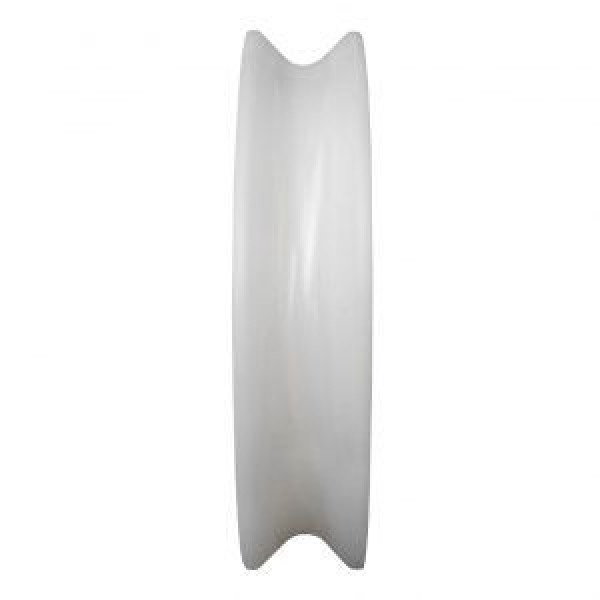

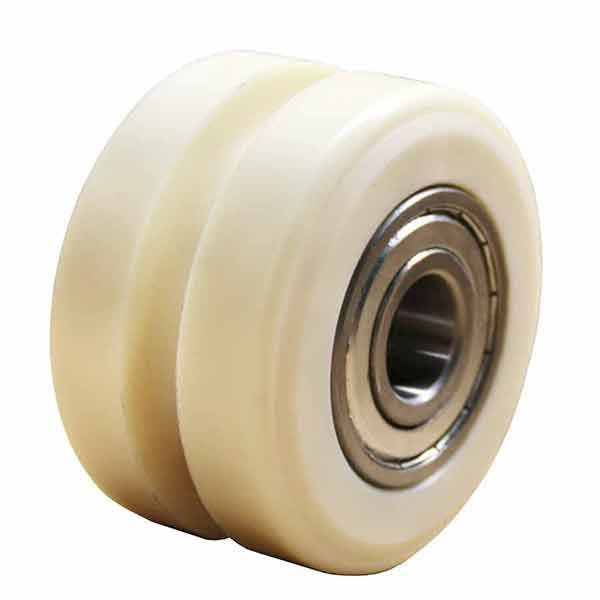

Hjul med spor

Drejet ud af nylon.
Diameter: ø98 mm
Bredde: 20 mm
Sporbredde: 15 mm
Spordybde: 9 mm
Kuglelejer for ø10 mm aksel.

ID: 434160

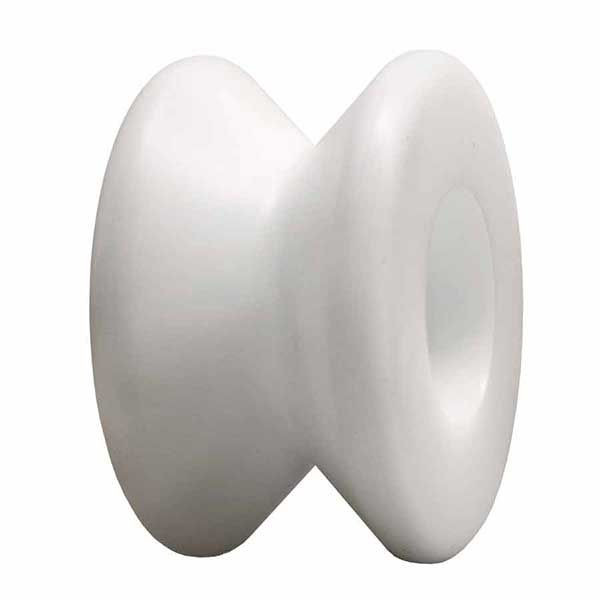

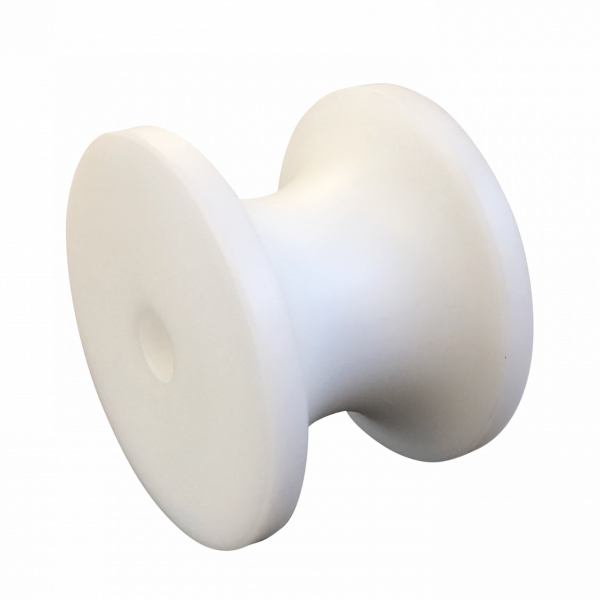

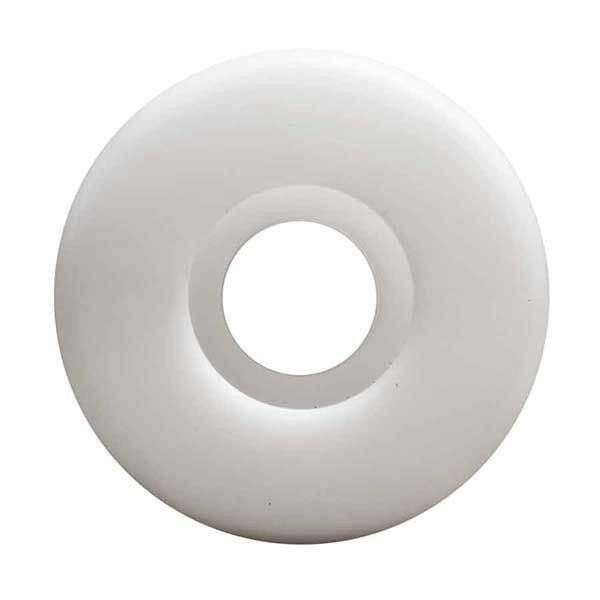

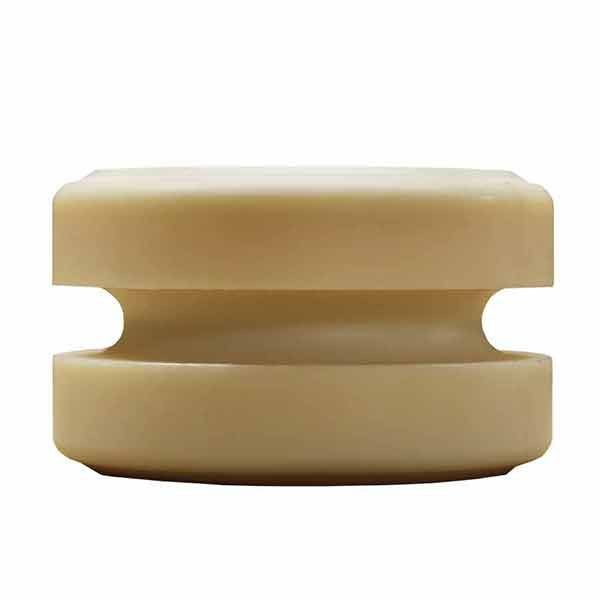

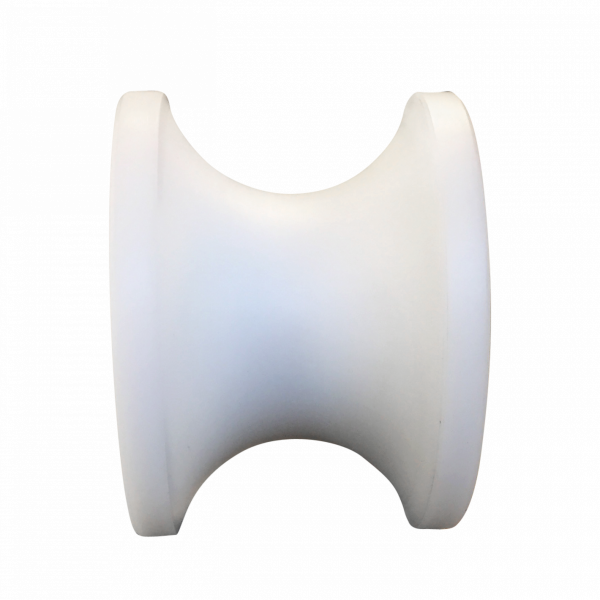

POM hjul med U-spor

Diameter: Ø78×57 mm
Glideleje 12 mm
U-spor R20
Spordybde: 17 mm

ID: 430134

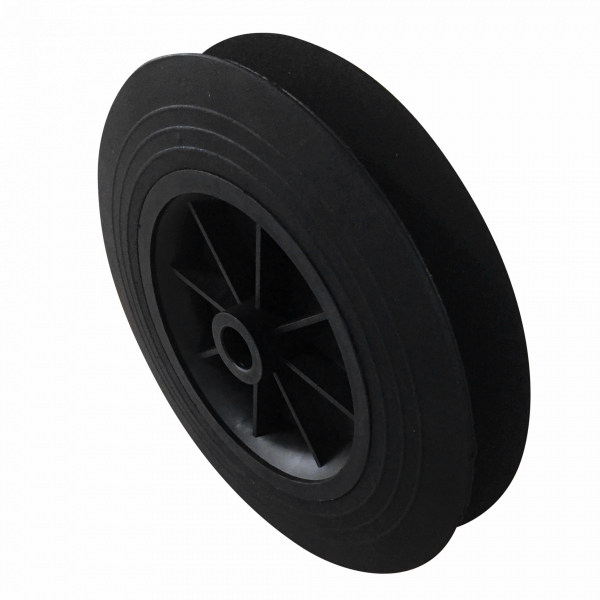

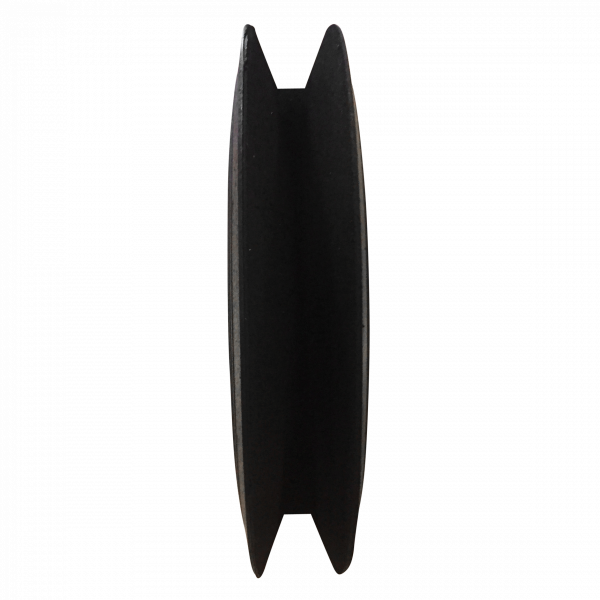

Bearbejdet standardhjul

Sort gummihjul ø250×35 mm med plastfælg.

Bane afdrejet til V-spor med 16 mm dybde, 16 mm bredde i bund og 40°hældning på siderne.

Bruges til styring af kilerem.

ID: 471175 + 880688

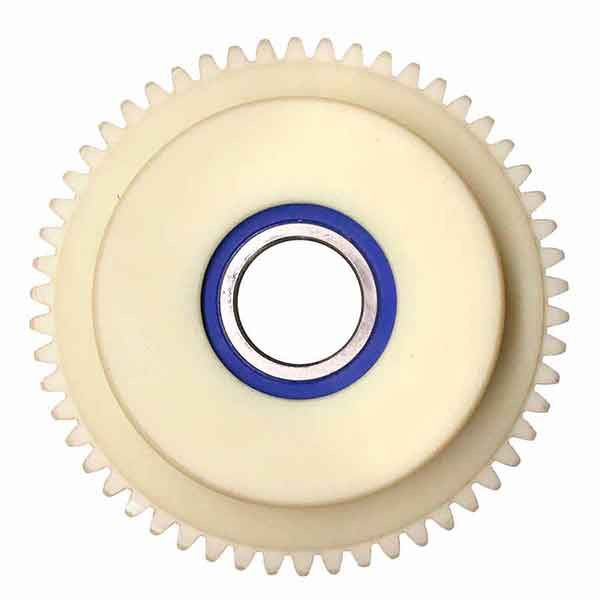

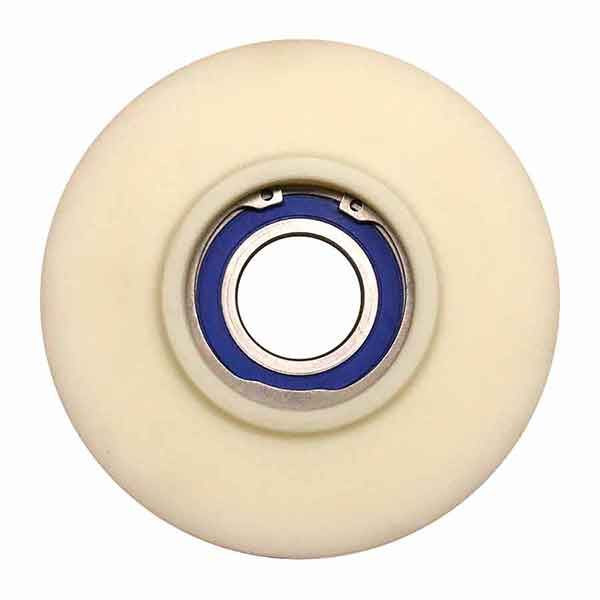

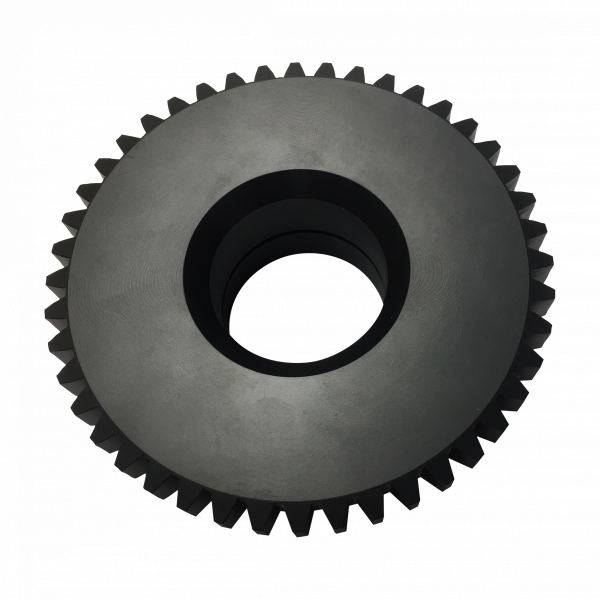

Sporkranshjul

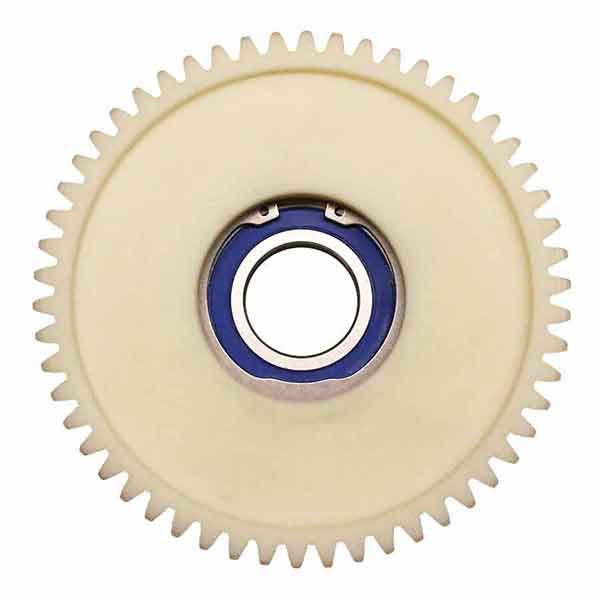

Sporkranshjul i nylon (PA6), køreflade ø100×14 mm., lejepasning for kuglelejer 6006 og tilhørende låsering.

Diameter ø125 mm på sporkrans, totalbredde 40 mm.
Diameter ø140 mm på tandkrans med 54 tænder, totalbredde 44 mm.

ID: 412240 + 412242

Trækhjul med spor i polyurethan banen

Diameter: ø120 og ø200 mm
Banebredde: 75 mm
Navbredde: 75 mm

Med slidstærk polyurethan bane og spor.

ID: 73340 + 73350

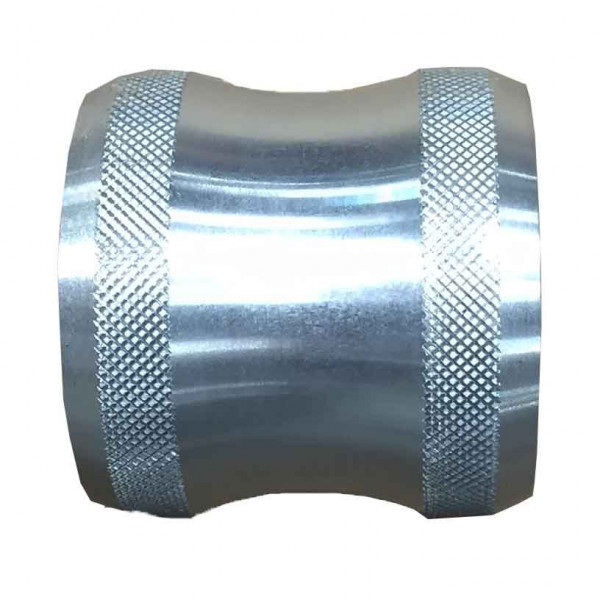

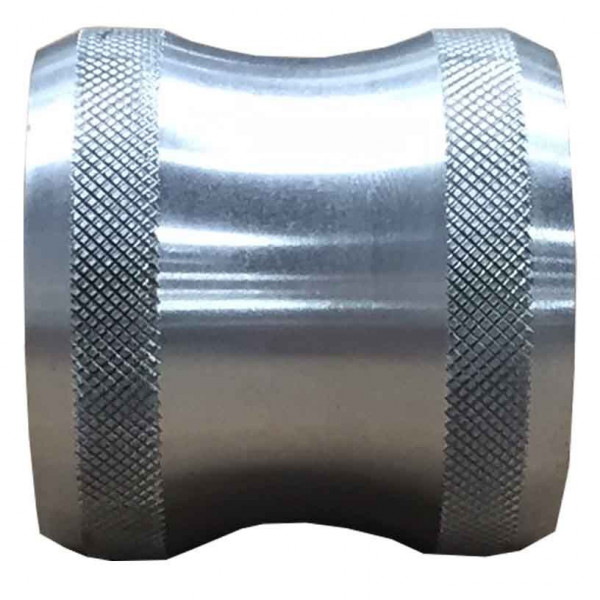

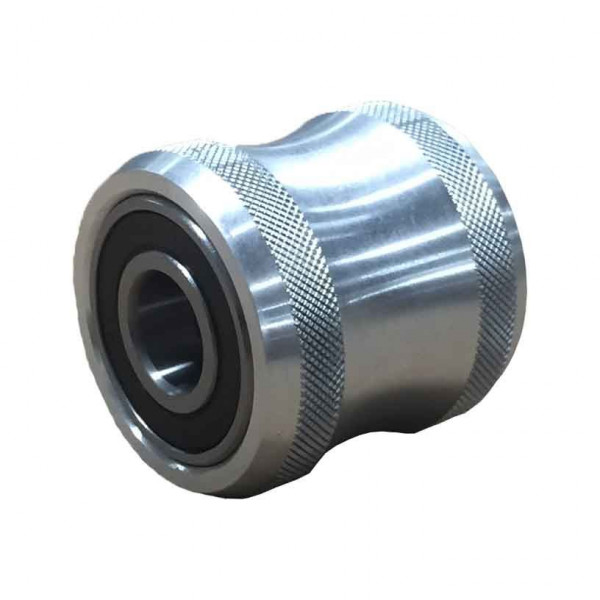

Aluminiumsrulle med rouletteret sider

Diameter: ø60 mm
Banebredde: 58 mm
Navbredde: 58 mm

Monteret med kuglelejer i begge sider og med radius 40 spor i midten.





ID: 414424

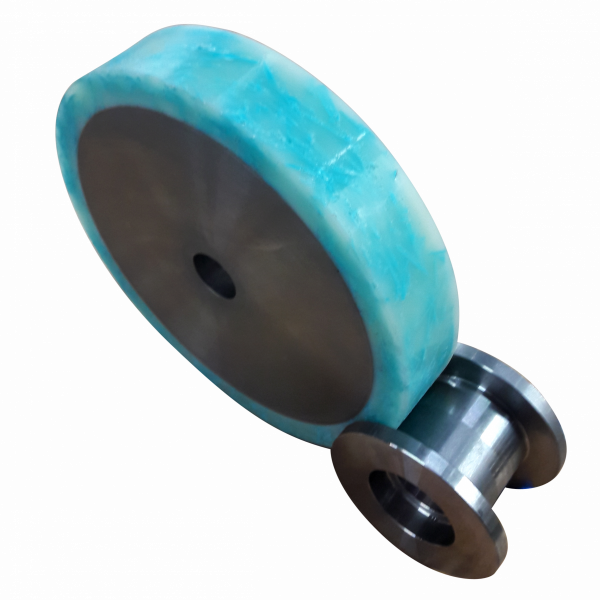

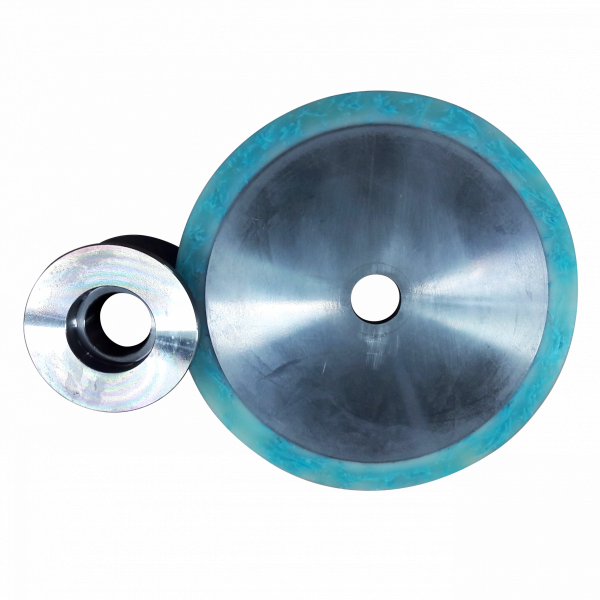

Kundespecifikt hjulsæt

Hjul Ø200×40 mm med multigrip polyuretanbane, lavet med 25 mm glideleje.

Tilhørende stålhjul Ø82×60 mm med spor 45×15 mm.

Sættet er lavet efter ønske og tegning fra vores kunde.

ID: 452075 + 412520

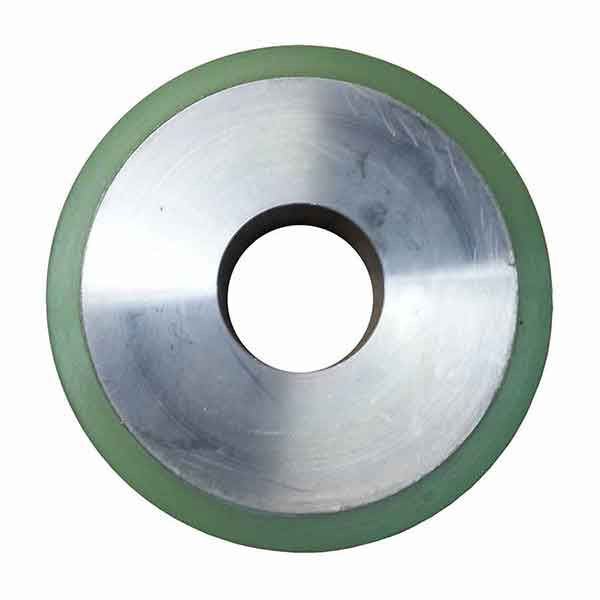

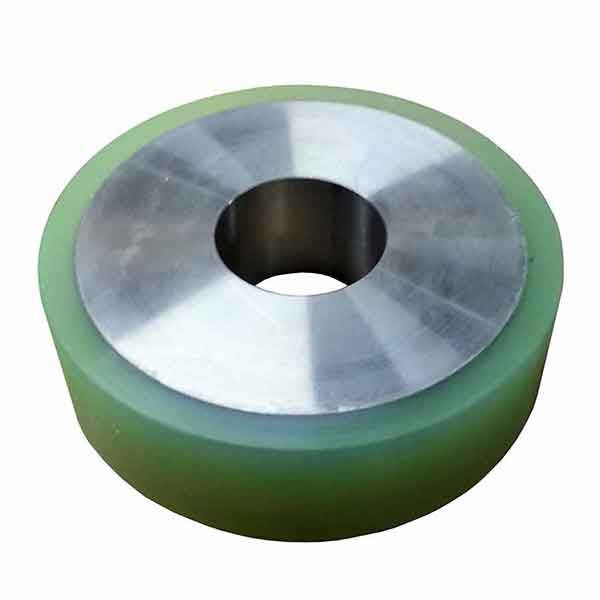

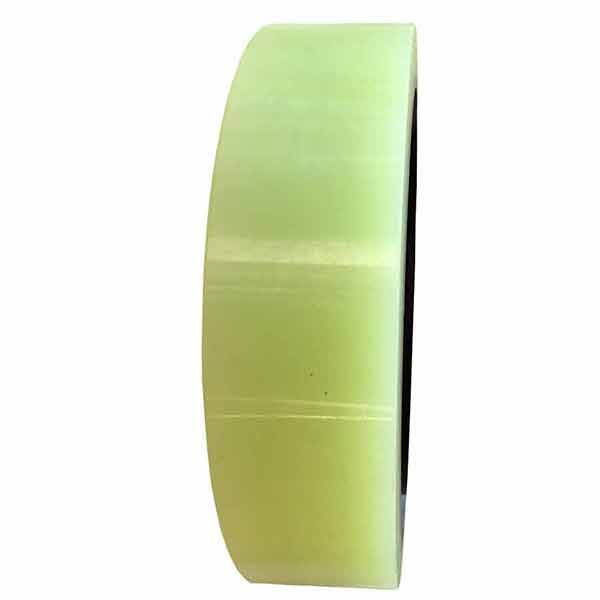

Hjul med stålkerne og polyurethan bane

Yderdiameter: ø99 mm
Bredde: 33 mm på banen, 53 mm totalt
Navbredde: 58 mm

Speciallavet hjul monteret med kugleleje for 35 mm aksel, som er låst fast med låsering. Disse hjul bliver anvendt ved en mobil havnemole.

ID: 457780

Porthjul med træk

Dobbelt sporkranshjul:
Yderdiameter: ø300 mm
Bredde: 65 mm
Sporbredde: 45 mm
Spordybde: 15 mm
Akselhul for ø50 mm + notgang

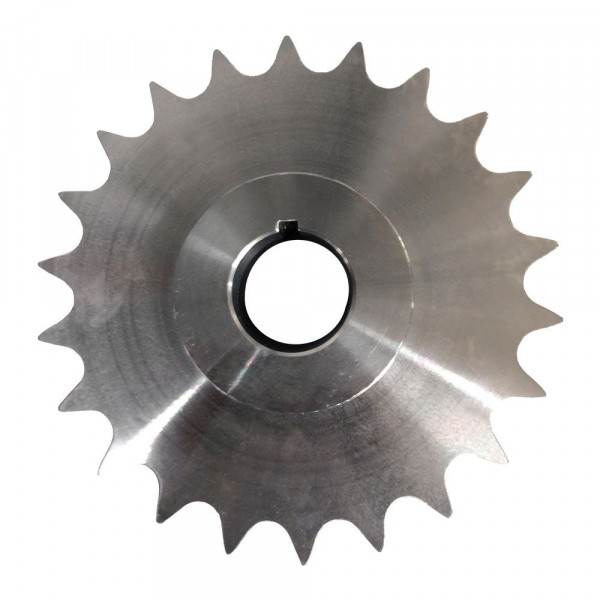

Kædehjul:
Yderdiameter: ø240mm
Akselhul for ø50mm + notgang

Til ovenstående har vi også bearbejdet tilhørende Ø50 mm aksel med notgangspor. Disse hjul bliver brugt til hangarporte.

ID: 412655 + 28450

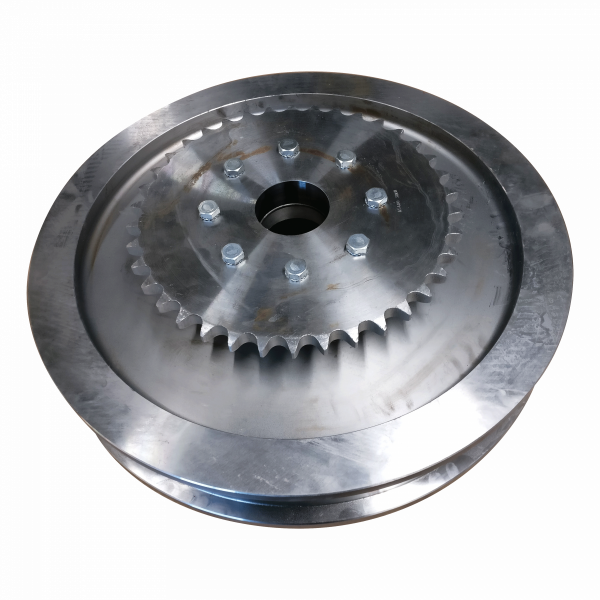

Porthjul med træk

Dobbelt sporkranshjul:
Yderdiameter: ø500 mm
Bredde: 90 mm
Sporbredde: 61 mm
Spordybde: 15 mm
Akselhul for ø70 mm med kuglelejer

Kædehjul:
Yderdiameter: ø320mm
Akselhul ø72mm

Dobbelt sporkranshjul Ø500×90 monteret med kædehjul Ø320 38-tands, til anvendelse på en hangarport.

ID: 412692 + 28460

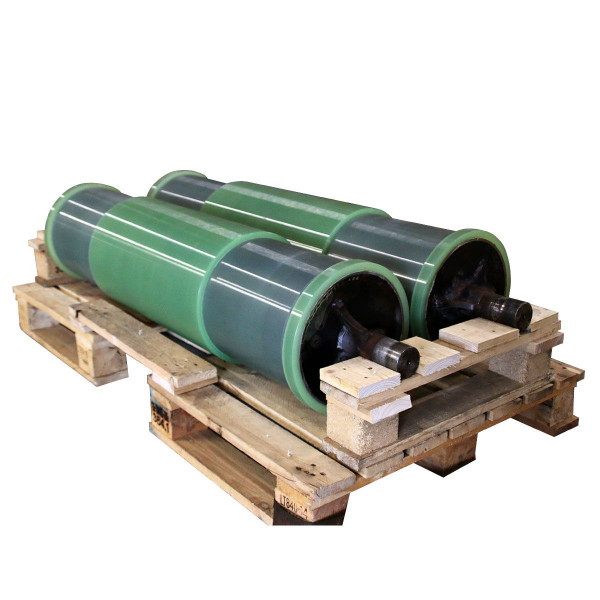

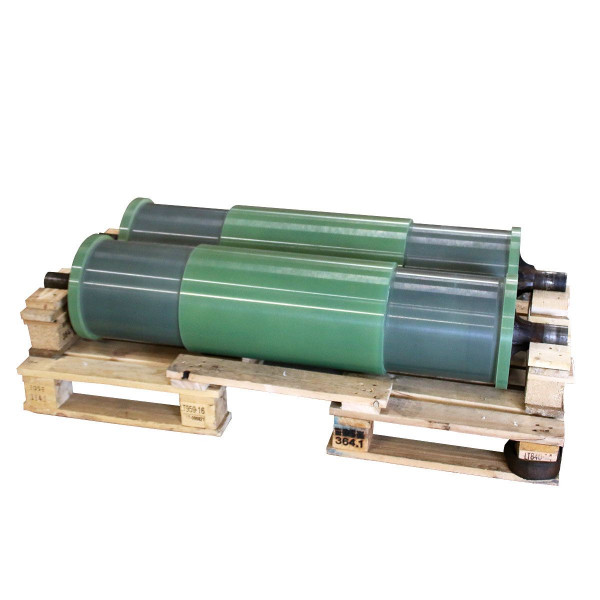

Ombelægning af valser

Vi tilbyder også ombelægning af kundens egne kerner.

I dette tilfælde har vi hjulpet med at reparere nogle valser til en affaldsknuser.

Valsen måler ø305/ø281×1198 mm med en polyurethan bane i shore 90A.

ID: 73230

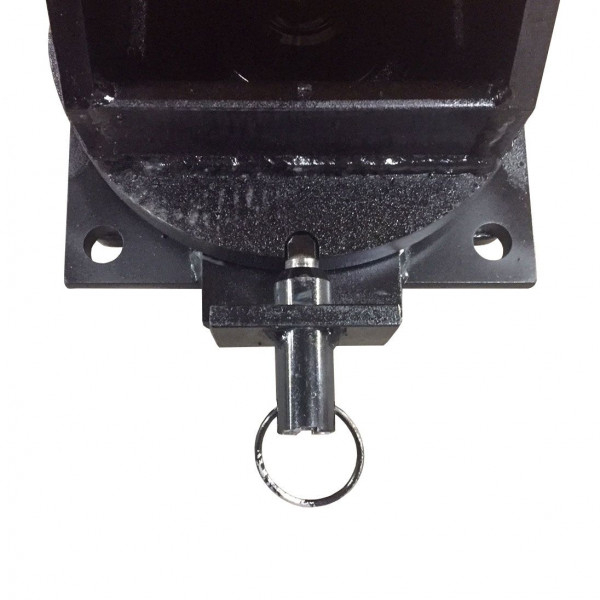

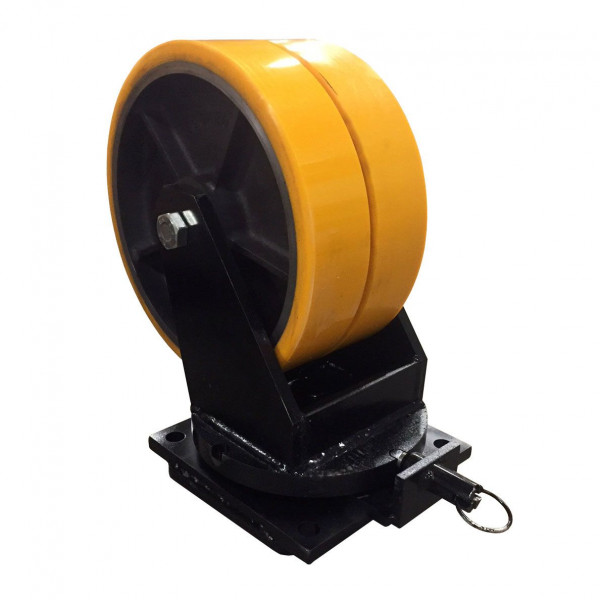

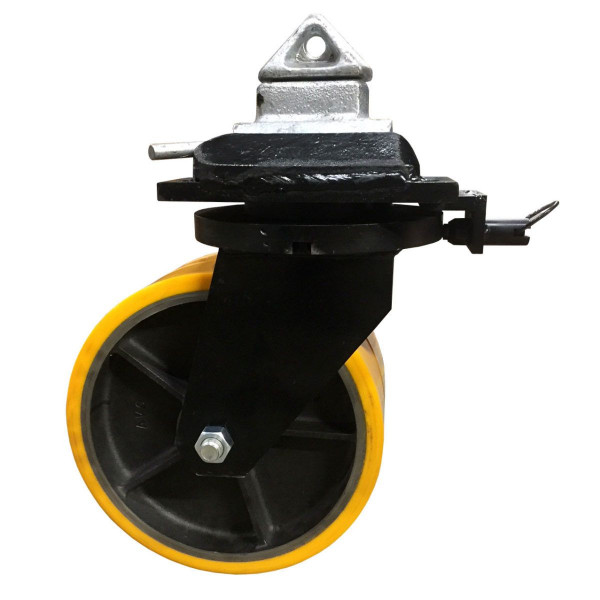

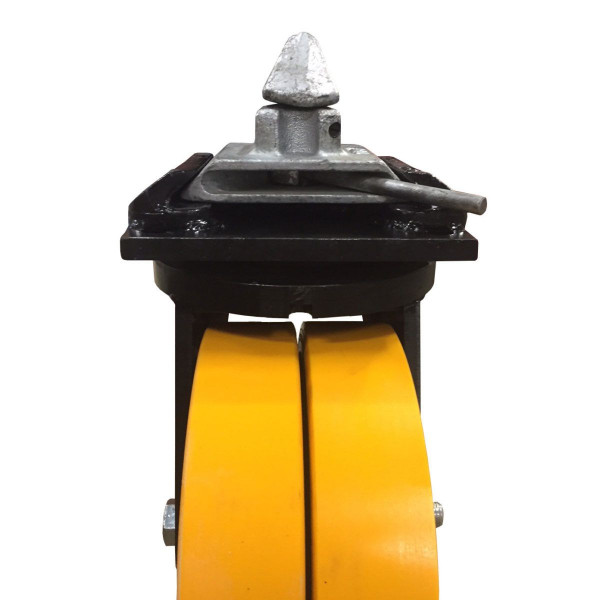

Hjul til container-håndtering

Med den specielle låseanordning, som passer i alle ISO-containerne, er det nemt at sætte hjul under en container.

Hjulstørrelse ø250 mm for 10 tons containere og ø300 mm for 12 tons containere.

Begge størrelser er standard med indbygget retningsbremse for nem transport over større afstande.

Hjul med polyurethanbane for behagelig og skånsom transport.



ID: Ø250 6539636 + Ø300 6539666
